Détection de réseau : comment détecter un câble électrique enterré ?

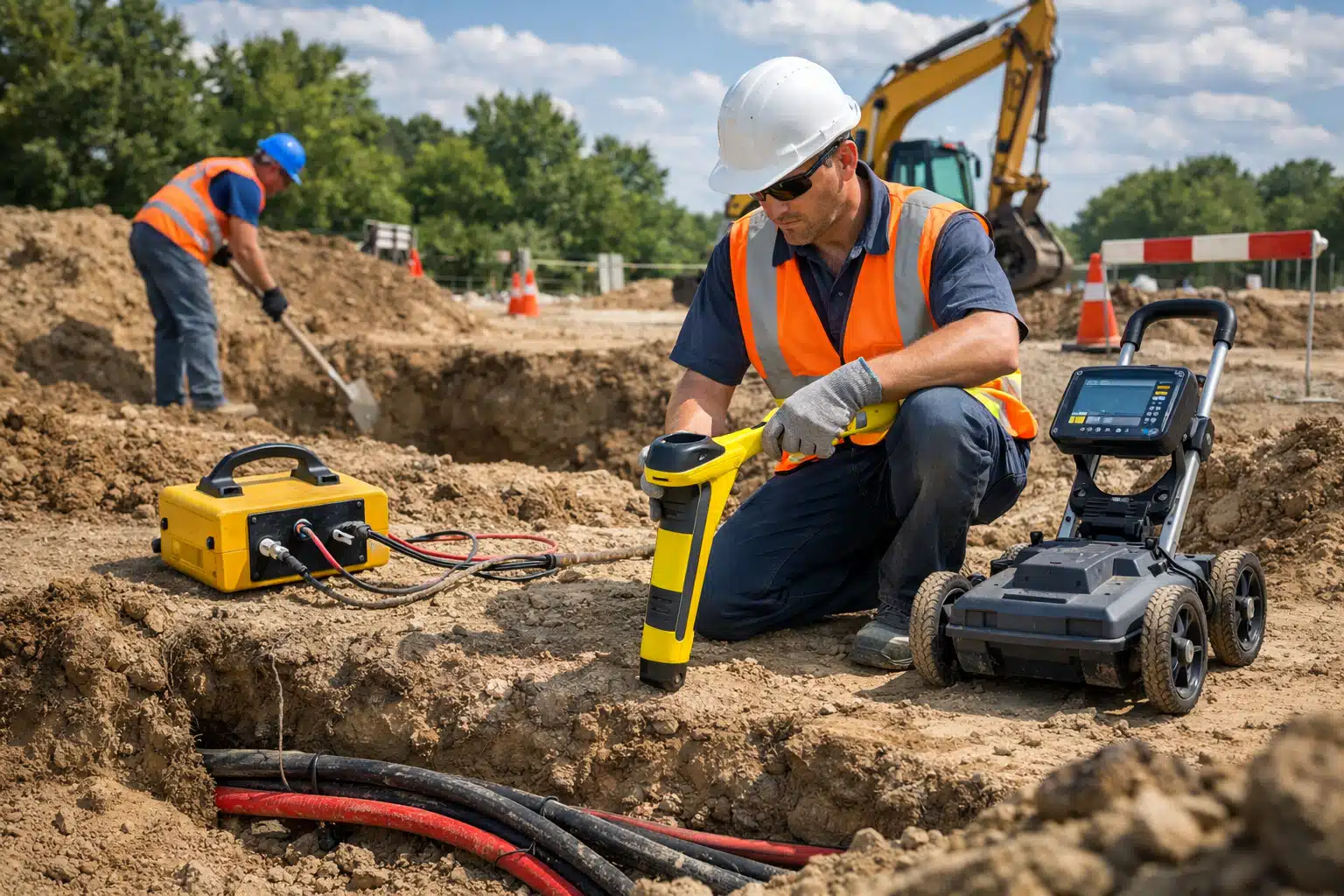

La présence de câbles électriques enterrés constitue un danger majeur lors de travaux de terrassement ou de construction. La détection d’un câble électrique enterré nécessite l’utilisation d’équipements spécialisés comme les détecteurs électromagnétiques, les géoradars ou l’association d’un générateur de signaux et d’un récepteur. Ces méthodes permettent de localiser précisément les réseaux souterrains avant d’entamer des travaux d’excavation. Découvrez dans cet article les différentes techniques et bonnes pratiques pour détecter efficacement les câbles électriques sous terre.

Pourquoi la détection préalable est-elle indispensable ?

Les accidents liés à l’endommagement de câbles électriques enterrés représentent un risque majeur sur les chantiers. Une détection de réseaux effectuée en amont permet non seulement de protéger les travailleurs, mais aussi d’éviter des interruptions coûteuses de service et des dommages matériels considérables.

La législation française impose d’ailleurs des obligations strictes en matière de localisation des réseaux avant travaux. Le décret du 5 octobre 2011 relatif aux travaux à proximité des réseaux établit un cadre réglementaire précis pour la déclaration de projet de travaux et les investigations complémentaires. Cette réglementation vise à réduire drastiquement les accidents et les dommages aux infrastructures souterraines.

Au-delà de l’aspect légal, la détection préventive génère des économies substantielles. Réparer un câble électrique sectionné coûte significativement plus cher que d’investir dans une détection professionnelle. Sans compter les pénalités potentielles, les retards de chantier et l’impact sur la réputation de l’entreprise responsable.

Les différentes méthodes de détection de câbles électriques

La détection électromagnétique passive

Cette technique exploite le champ électromagnétique naturellement émis par les câbles sous tension. Les détecteurs électromagnétiques passifs captent les signaux à basse fréquence (50 Hz) générés par le passage du courant électrique dans les conducteurs. Cette méthode présente l’avantage de ne nécessiter aucune connexion directe au réseau.

Cependant, cette approche connaît des limitations importantes. Elle ne fonctionne que si le câble est sous tension et peut générer des interférences lorsque plusieurs réseaux sont proches les uns des autres. La profondeur de détection reste également limitée, généralement inférieure à deux mètres selon les conditions du terrain.

La détection électromagnétique active

Plus performante, la méthode active combine un générateur de signaux et un récepteur. Le générateur injecte un signal électrique spécifique sur le réseau à localiser, tandis que le récepteur détecte ce signal en surface. Cette technique offre une précision nettement supérieure et permet de suivre le tracé exact du câble.

Trois modes de connexion sont possibles avec cette méthode :

• La connexion directe : le générateur est raccordé physiquement au câble, offrant la meilleure précision
• La connexion par pince : une pince inductive entoure le câble sans contact direct, pratique mais moins précise
• La méthode inductive : le générateur émet un signal qui induit un courant dans les conducteurs métalliques à proximité

Le géoradar (GPR)

Le géoradar, ou Ground Penetrating Radar, utilise des ondes électromagnétiques à haute fréquence pour créer une image du sous-sol. Cette technologie détecte aussi bien les câbles métalliques que les gaines isolantes, ce qui en fait un outil polyvalent pour la cartographie complète des réseaux enterrés.

Le géoradar présente l’avantage de fournir des informations sur la profondeur d’enfouissement et peut identifier plusieurs types de réseaux simultanément. Néanmoins, son coût d’acquisition élevé et la nécessité d’une formation approfondie pour interpréter les résultats en limitent l’usage aux professionnels spécialisés.

Guide pratique : les étapes d’une détection efficace

Étape 1 : La préparation et la consultation des plans

Avant toute intervention sur le terrain, il est essentiel de consulter les plans de réseaux disponibles. La déclaration de projet de travaux (DT) et la déclaration d’intention de commencement de travaux (DICT) permettent d’obtenir auprès des exploitants les informations cartographiques sur les réseaux existants dans la zone concernée.

Ces documents constituent une base de travail indispensable, même s’ils ne peuvent garantir une précision absolue. Les réseaux anciens, les modifications non documentées ou les imprécisions de localisation rendent la détection sur site incontournable.

Étape 2 : Le repérage sur le terrain

Une fois sur site, commencez par identifier les indices visuels de la présence de réseaux électriques. Les regards de visite, les armoires de distribution, les poteaux électriques et les grillages avertisseurs en surface constituent des points de repère précieux pour orienter vos recherches.

Délimitez ensuite la zone de travaux et procédez à un balayage méthodique avec l’équipement de détection choisi. Progressez par passes parallèles espacées de 50 centimètres à 1 mètre pour garantir une couverture complète de la zone.

Étape 3 : Le marquage et la vérification

Dès qu’un câble est détecté, marquez immédiatement sa position en surface à l’aide de peinture, de piquets ou de ruban de signalisation. Utilisez des codes couleur normalisés : le rouge désigne les réseaux électriques selon les conventions en vigueur.

Validez vos détections en croisant plusieurs méthodes si possible. La confrontation des résultats obtenus par détection électromagnétique et géoradar renforce considérablement la fiabilité du repérage.

Selon les pratiques professionnelles du secteur, toute détection doit être validée par une fouille exploratoire manuelle avant d’engager des moyens mécaniques à proximité du réseau identifié.

Tableau comparatif des méthodes de détection

Méthode	Avantages	Limites	Profondeur maximale
Détection électromagnétique passive	Simple d’utilisation, aucune connexion nécessaire, coût modéré	Câble sous tension obligatoire, interférences possibles	1,5 à 2 mètres
Détection électromagnétique active	Très précise, fonctionne hors tension, tracé exact	Nécessite un accès au câble, équipement plus coûteux	2 à 3 mètres
Géoradar (GPR)	Détecte tous types de matériaux, cartographie complète, profondeur précise	Coût élevé, formation spécialisée requise, difficile en sol argileux	3 à 5 mètres

Les équipements nécessaires pour une détection professionnelle

L’investissement dans du matériel de qualité garantit la fiabilité des détections. Un détecteur électromagnétique professionnel coûte entre 1 500 et 5 000 euros selon les fonctionnalités, tandis qu’un géoradar représente un investissement de 15 000 à 40 000 euros.

Pour une utilisation occasionnelle, la location d’équipement constitue une alternative économique. De nombreux prestataires proposent des détecteurs à la journée ou à la semaine, accompagnés d’une formation rapide à leur utilisation.

Au-delà des appareils de détection, certains accessoires s’avèrent indispensables :

• Peinture ou marqueurs de traçage pour matérialiser les réseaux détectés
• Outils de fouille manuelle (pelle, pioche, sonde) pour les vérifications
• Équipements de protection individuelle adaptés aux travaux à proximité de réseaux électriques
• Appareil photo ou tablette pour documenter les détections et créer un plan de situation

Les erreurs à éviter lors de la détection

Plusieurs erreurs courantes compromettent l’efficacité et la sécurité des opérations de détection. Se fier uniquement aux plans existants sans vérification terrain constitue le premier écueil. Les réseaux anciens, les modifications non documentées et les imprécisions cartographiques rendent la détection physique indispensable.

Négliger le calibrage et les réglages de l’appareil de détection génère également des résultats inexacts. Chaque type de sol, chaque profondeur d’enfouissement et chaque configuration de réseau nécessitent des ajustements spécifiques des paramètres de détection.

Enfin, sous-estimer la complexité de certaines situations conduit parfois des non-professionnels à prendre des risques inconsidérés. Les zones densément équipées en réseaux, les croisements multiples ou les environnements perturbés par des masses métalliques importantes requièrent l’expertise de spécialistes certifiés.

Les professionnels du secteur recommandent systématiquement de maintenir une distance de sécurité d’au moins 1,5 mètre de part et d’autre du tracé détecté lors de l’utilisation d’engins mécaniques.

Quand faire appel à un professionnel de la détection ?

Certaines situations imposent le recours à des entreprises spécialisées dans la détection de réseaux. Les chantiers d’envergure, les zones à forte densité de réseaux et les projets soumis à des contraintes réglementaires strictes nécessitent l’intervention de géomètres ou de techniciens certifiés disposant d’équipements professionnels et d’une assurance responsabilité civile professionnelle adaptée.

Les professionnels de la détection apportent plusieurs garanties essentielles. Leur formation continue leur permet de maîtriser l’évolution des technologies et des normes. Leur expérience leur permet d’interpréter correctement les signaux ambigus et de détecter les situations à risque. Enfin, leur certification atteste de leur compétence et engage leur responsabilité.

Le coût d’une prestation professionnelle varie selon la superficie à couvrir, la complexité du site et les méthodes employées. Comptez généralement entre 500 et 2 000 euros pour une intervention standard sur un chantier résidentiel, un investissement largement justifié au regard des risques encourus.

Sécuriser vos travaux grâce à une détection rigoureuse

La détection de câbles électriques enterrés représente une étape cruciale de tout projet de terrassement ou de construction. Les technologies disponibles aujourd’hui permettent de localiser avec précision les réseaux souterrains, évitant ainsi accidents, dommages matériels et retards de chantier.

Que vous optiez pour une détection électromagnétique, un géoradar ou l’intervention d’un professionnel certifié, l’essentiel réside dans l’anticipation et la rigueur méthodologique. La consultation préalable des plans, le repérage systématique sur le terrain et la vérification par fouille exploratoire constituent les trois piliers d’une détection fiable et sécurisée.

N’oubliez pas que la réglementation impose des obligations strictes en matière de détection préalable. Au-delà de l’aspect légal, cette démarche protège votre entreprise, vos collaborateurs et les infrastructures publiques. Face à la complexité croissante des réseaux enterrés et aux enjeux de sécurité, investir dans une détection de qualité constitue toujours un choix responsable et économiquement pertinent.
